Raymarine AIS700 klass B sändare/mottagare med integrerad splitter

AIS700 från Raymarine är ett automatiskt identifieringssystem i klass B (AIS: Automatic Identification System) med sändare/mottagare med en inbyggd antennsplitter, framtaget för att användas med Raymarines multifunktionsdisplayer för navigering. AIS700 är ett AIS-sändar/mottagarsystem av klass B, vilket innebär att det inte bara tar emot vad andra fartyg sänder, det sänder också uppgifter om din egen båt så att du kan ses i andra fartygs system.

FUNKTIONER

• Fullständig AIS-sändning och -mottagning för förbättrad situationsmedvetenhet och säkerhet
• Senaste (SO)TDMA-nätverksteknik för längre räckvidd och snabbare prestanda
• Inbyggd antennsplitter förenklar installation med befintlig VHF-radioantenn
• Kompatibel med NMEA2000, NMEA0183, PC och SeaTalk^ng
• Tyst läge kan vid behov slås till och från med programvara eller hårdvara, för förbättrad säkerhet

MILJÖSPECIFIKATIONER

• Drifttemperatur: -15 till +55 °C
• Förvaringstemperatur: -20 till +75 °C
• Vattenintrång: IPX6 och IPX7
• Luftfuktighet: Upp till 93 % vid 40 °C

STRÖMSPECIFIKATIONER

• Strömförsörjning: 12 V och 24 nominell
• Strömförbrukning: <3 W
• Toppström: 3 A
• Högsta tillåtna belastningstal: 1 LEN (Load Equivalency Number)

RF-SPECIFIKATIONER

• DSC-mottagare: Implementerad via time-sharing (tidsdelning) med en TDMA-mottagare
• Mottagare 1 band: 156,025 MHz till 162,025 MHz (i steg om 25 KHz)
• Mottagare 2 band: 156,025 MHz till 162,025 MHz (i steg om 25 KHz)
• Sändarband: 156,025 MHz till 162,025 MHz (i steg om 25 KHz)
• Sändarspecifikation: Uppfyller relevanta delar av IEC 62287-2
• Mottagarspecifikation: Uppfyller relevanta delar av IEC 62287-2
• Sändar/mottagarspecifikation: Uppfyller relevanta delar av IEC 62287-2
• GPS-mottagare: u-blox MAX-M8W
• GPS-mottagarkanaler: 72 kanaler
• GPS mottagningstid vid kallstart: 26 s nominellt
• Positionskälla: GPS och GLONASS
• AIS-prestanda: 5 W (SO)TDMA

ANTENNSPLITTER, SPECIFIKATIONER

• Driftfrekvens: 156,0 MHz till 162,025 MHz sändning
  156,0 MHz till 162,025 Mhz mottagning
• Inkopplingsförlust AIS RX-väg: 0 dB
• Inkopplingsförlust AIS TX-väg: <1 dB
• Inkopplingsförlust VHF RX-väg: 0 dB
• Inkopplingsförlust VHF TX-väg: <1 dB
• Effekthantering AIS-port: Max 5 W indata
• Effekthantering VHF-port: 25 W indata
• Tidsfördröjning RX till VHF TX: 10 uS max
• Tidsfördröjning RX till AIS TX: 10 uS max
• Tidsfördröjning VHF TX till AIS TX: 10 uS max
• Tidsfördröjning TX till RX (alla förekomster): 10 uS max
• VHF-port, impedans: 50 ohm
• AIS-port, impedans: 50 ohm
• Antennimpedans: 50 ohm
• VHF till AIS-port, isolering: >28 dB (bägge riktningar)
• Minsta ingående VHF-effekt för switching: 400 mW

EXTERNA ANSLUTNINGAR

• VHF-antenn, anslutningstyp: SO-239 koaxial
• VHF-radio, anslutningstyp: SO-239 koaxial
• GNSS-antenn, anslutning: 50Ω TNC koaxial
• NMEA2000: DeviceNet hane
• USB: Micro-B
• Extern gränssnittsisolering: Gränssnitten NMEA0183 och NMEA 2000 ska inkorporera galvanisk isolering från strömförsörjningen enligt vad som krävs enligt respektive gränssnittsspecifikation.
• NMEA0183 gränssnitt 1 (MFD-anslutning): NMEA 0183 HS (IEC 61162-1)-förenligt, dubbelriktad, RS422-nivåer. 4-trådsgränssnitt (differentiell signallering). Inställbar överföringshastighet. Indata till MFD från AIS.
• NMEA0183 gränssnitt 2 (NMEA0183 instrumentanslutning): NMEA 0183 HS (IEC 61162-1)-förenligt, dubbelriktad, RS422-nivåer. 4-trådsgränssnitt (differentiell signallering). 4-trådsgränssnitt (differentiell signallering) Inställbar överföringshastighet
• USB-gränssnitt (PC-anslutning): Protokoll NMEA 0183 HS (IEC 61162-1)-förenlig, dubbelriktad USB-port, 38,4 kBaud

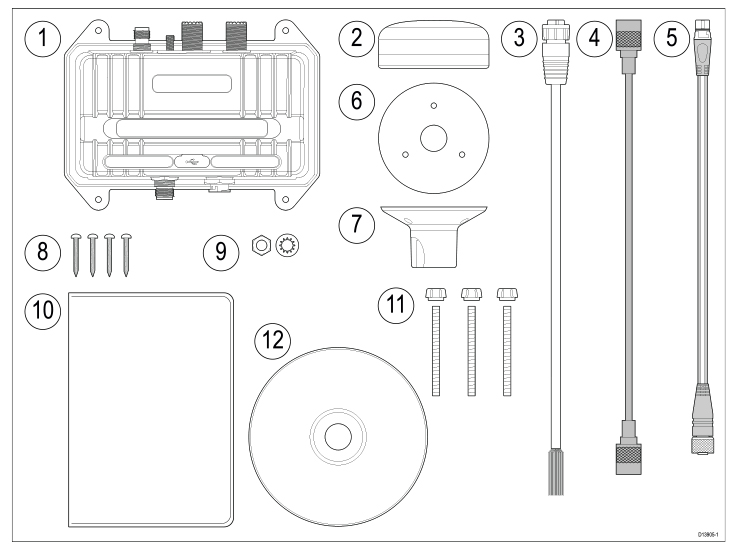

I FÖRPACKNINGEN

1. Raymarine AIS700 Klass B AIS sändare/mottagare med inbyggt VHF-antennsplitter
2. GNSS-antenn (GPS)
3. Ström-/datakabel 2 m
4. VHF-radiokabel 1 m
5. Adapterkabel DeviceNet till SeaTalk^ng, 1 m
6. GNSS-antenn, packning
7. GNSS-antenn, skaftmontage
8. Fastmontering (4 x No.8x19 självdragande skruvar)
9. M5 mutter och bricka (jordning)
10. Dokumentationssats
11. GNSS antenn, fastsättning (3 x M3x40 vingmutter)
12. 3,5 mm² Programvaru-CD
